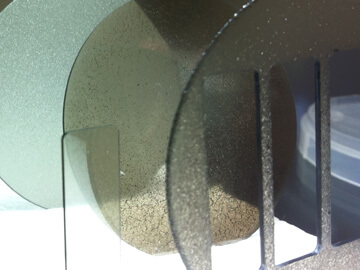

CVD合成ダイヤモンド
単結晶・多結晶・ナノ結晶、フィルム、ディスク、薄膜
CVD合成ダイヤモンド
単結晶- サイズ：3×3～5×5mm
- 厚み：0.5～2.5mm
- グレード：エレクトロニック、オプティカル
- 表面：1面研磨、表面（100）
- 加工：レーザーカット
ダイヤモンドドームツイーター、腕時計のコンポーネント、MEMS 放射線やその他センサー：電離放射線検出器/線量計、蛍光ビームモニター、ガスセンサー 電気化学：電極、電気化学検出器、バイオ化学センサー
| 単結晶 |
サイズ：3×3～5×5mm 厚み：0.5～2.5mm グレード：エレクトロニック、オプティカル 表面：1面研磨、表面（100） 加工：レーザーカット |
 |

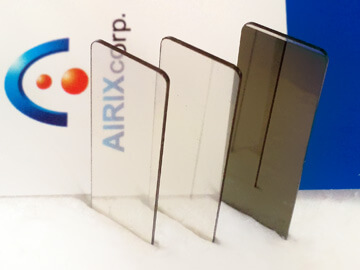

|---|---|---|
| ARコート付CO2 レーザー用ダイヤモンド窓 |
サイズ：30×9mm 厚み：0.5mm 表面：研磨 <5nm 平面度：<3フリンジ平行度：<25μｍ TWF：<4フリンジ コーティング：ARコート 透過率>98.6% @10.6μm グレード：オプティカル |
 |
| 真空フランジ用光学窓材 高出力RF用窓材 |
真空フランジ用窓材（ﾒﾀﾗｲｾﾞｰｼｮﾝ） 平面度：<3フリンジ TWF：<4フリンジ 表面：研磨 <10nm グレード：オプティカル 平行度：<25μｍ 高出力RF用（ｸﾗｲｽﾄﾛﾝ、ｼﾞｬｲﾛﾄﾛﾝなど） |
 |
| 温度管理：ヒートシンク | 他面：ラッピング Ra <250nm 熱伝導率：1000～1800W/m･K 表面：研磨 Ra <50nm グレード：サーマル レーザースクライビング：対応可 |
 |

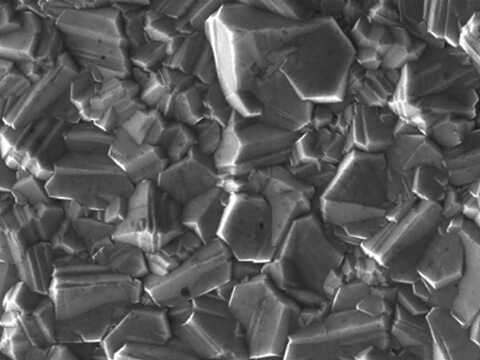

CVDダイヤモンド SEMイメージ

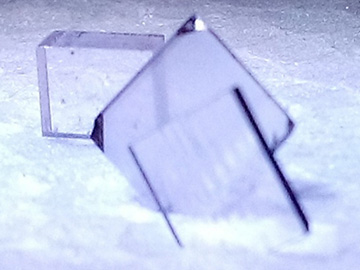

CVDダイヤモンド 単結晶

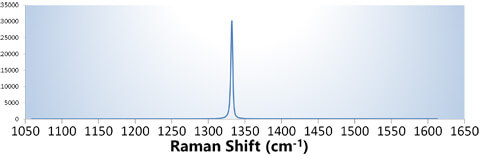

CVDダイヤモンド Raman スペクトル
| サイズ | 〜75mm径 |
|---|---|
| 厚み | 0.01mm〜2mm |
| 材質 | CVDダイヤモンド |
| グレード | エレクトロニック、オプティカル、サーマル、メカニカル |
| タイプ | 単結晶、多結晶、ナノ結晶、ボロン（B）ドープ |
| 表面 | 加工なし、ラッピング、研磨 <5nm |
| 形状 | レーザーカットにて対応 |
| 光学 | 紫外～赤外線用窓材、ハイパワーレーザー用窓材、ATRユニット、X線窓 |
|---|---|
| 放熱 | ヒートスプレッダ、レーザーサブマウント、X線ターゲット |
| 機械 | ドレッサー、バイト、メス、ナイフ、ゲージなど耐摩耗性部品 |
| 電気化学 | 電極、電気化学検出器、バイオ化学センサー |
| センサー | 電離放射線検出器/線量計、蛍光ビームモニター、ガスセンサー |
| その他 | ダイヤモンドドームツイーター、腕時計のコンポーネント、MEMS |
