ST-Voltraシリーズ ポータブルSO2 濃度計
- 火山ガスSO2のフィールド観測に最適
- 遠隔監視に最適な防水・防塵ケース対応
- 電動スキャンミラーを提供
- 遠隔データ通信機能
- DC外部電源によりバッテリ利用可能
- GPSデータリンク対応
火山ガスSO2のフィールド観測用に開発された、ポータブルSO2放出量観測システムです。従来品に比べて高精度、高機能、小型軽量です。本装置は、紫外望遠鏡付分光部、ミラースキャンユニット、データ処理用ノートパソコンから構成されます。噴気孔近傍の火山ガスを、機動的に、かつ安全に遠隔測定可能です。また、集光系にミラースキャンユニットを取り付けると、SO2ガスカラム濃度の全量測定が可能です。分光部からデータ処理用ノートパソコンへはUSB接続を採用し、本体内にグレーティング、CCD分光用カメラ、紫外望遠鏡、USBコネクタを搭載しています。SO2ガス用連続データ収集/定量ソフトウェアを標準装備し、GPS機能もオプションにて対応します。
| 紫外望遠鏡付スキャン光学系 | 33.3mrad x 1.7mrad紫外望遠鏡 電動スキャンユニット |
|---|---|
| 分光検出部 | FLAME-S 2048素子CCD付小型分光計 ノートパソコン Windows O/S |

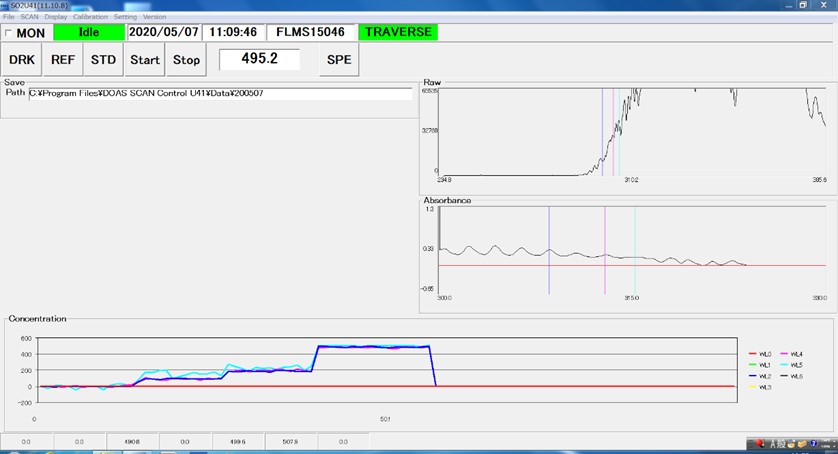

| データ処理ソフト | SO2-Quant-Cont -Soft SO2ガス連続データ収集/定量解析ソフト |
- SO2ガス濃度リアルタイムモニター機能
- 電動スキャンユニットに対応
- GPSデータリンク対応（オプション）
| UV集光レンズ | 15mm径 |
|---|---|
| 視野角 | 33.3mrad x 1.7mrad |
| 可視光カットフィルタ | U330 25mm径 |
| スキャンミラー | アルミコート付BK7基板 |
| スキャンモーター | DD式マイクロステップモータ |
| スキャン角度 | 0°から360°（最大） |
| スキャン速度 | 6,30,60, 90,120°/分 |
| 焦点距離/グレーティング | f/4, 23mm, 2400g/UV_Holo, 測定範囲 245-385nm |
|---|---|
| CCD素子 | 2048素子リニアCCDアレイ,14ｘ200μm/素子 |
| 波長分解能 | 1.1nm （100μmスリットにて） |
| ADC分解能 | 16bit |
| データ処理部 | ノートパソコン Windows O/S |
| 三脚、DC6Vバッテリ、ACDCコンバータ（充電機能付） |
GPSデータリンクユニット GPS-Link |
| 標準SO2ガスセル： 約100、200、500、1000ppm・m |
