結晶多形高速スクリーニング用 ラマン分光装置 STR-HTS（特許4674910）
STRSeries-HTS 結晶多形高速スクリーニングﾞ用ラマン分光装置は、医薬品開発工程で生じる結晶多形のX線回折（XRD)を補完する高速自動判定装置です。マルチウェルプレート内の結晶粒子を高速画像処理により自動検出。検出した結晶粒子にレーザー光を照射し、ラマン分光法を用いて多形判定を行います。ウェルの中心に試料がなくても自動検出が可能なため、効率的な判定が可能です。
自動多形判定（特許取得済み）

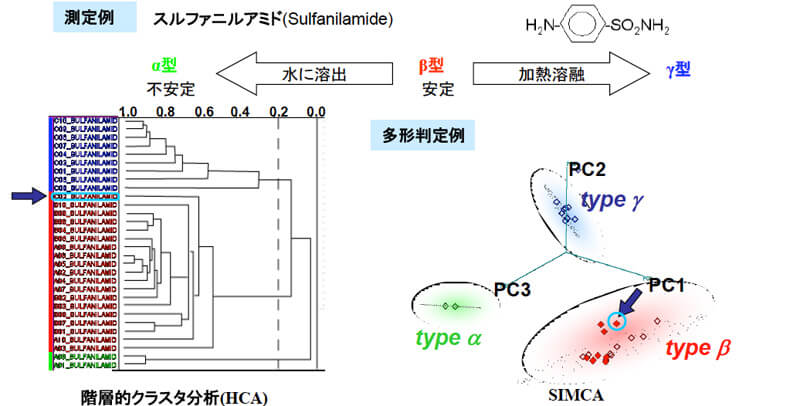

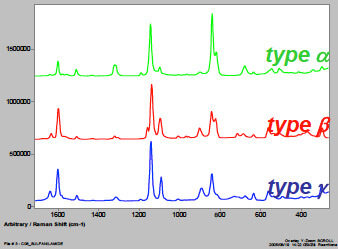

CCDカメラ画像から結晶を自動検出し、高倍率にてラマン分光測定を行います。マルチウエルプレートに対応し、ラマンデータライブラリを用いた定性分析や、多変量解析を用いた結晶多形判定を自動で行います。
励起レーザー多波長自動切換え機構
オプションで励起レーザー波長自動切換え機構を用意しております。
（UV 325nm、Vis 488, 514.5nm、Near-IR 785nmなど）励起波長の切り替えが容易に行えます。
共焦点ラマン光学系
ラマン顕微鏡、リモートラマンプローブともに共焦点光学系を採用しております。
面内分解能 < 1μm
深さ分解能 < 2μm
オプションで、WAI（ワイド・エリア･イルミネーション）機構をご提供しております。
様々なオプションを用意
Auto Focus、Auto Mappingに対応した電動XYZステージ、液体N2～600℃、1500℃冷却加熱ステージ、液体Heクライオスタット、４K冷凍機、DAC（ダイヤモンドアンビルセル）など多彩なオプションをご提供いたします。
| サンプリング部 | 96ウェルプレート式 | |
|---|---|---|
| 共焦点ラマン顕微鏡部 | 電動落射/透過用ハロゲン光源切替 電動レボルバ付対物レンズ ×5,×10, ×20,×50(×100) ラマン用光学系（1波長励起標準） カラーCCDカメラ、XYZ電動ステージ、オートフォーカス機構、インターロック機構付レーザー遮光用カバー（ClassⅠ） ※ 光学顕微鏡自動化アップグレードが可能です。 （MS-UPG落射照明、対物レンズ切替、透過光用シャッター制御） | |
| 励起レーザー | 標準：532nm半導体レーザー オプション：488/514.5nm Arレーザー、633nm Heレーザー、 785nm半導体レーザーなど選択可能 励起レーザー自動切替光学系Autoλ-Xもご用意できます。 | |
| ラマン分光部 | ●イメージング分光器 電動式グレーティング（標準3枚） 例：2400g,1200g,600g、分解能 1cm-1 ●冷却CCDカメラ 電子冷却式（–65℃）、1024×128画素（26μm角）、 BV型、USB接続。 |
|
| データ解析部 |
|
